검사종류: 인감 강도 시험 초음파 탐상검사 외관 검사 방법

1)외관 검사의 대상 항목

압접부에 있어서의 철근 중심축의 편심량, 압접부의 돌출형태, 치수, 압접부의 비틀림, 기타 유해하다고 인정되는 결함의 유무로 한다.

검사는 육안으로 하고 필요에 따라 적절한 기구를 사용할 수 있다.

2)합격 판정기준

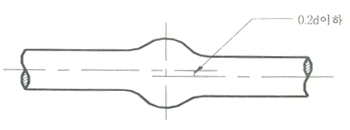

a. 철근 중심축의 폄심량

압접부에 있어서 철근 중심축의 편심량은 철근지름(지름이 다른 경우는 가는 쪽의 철근지름)의 1/5이하가 되도록 한다

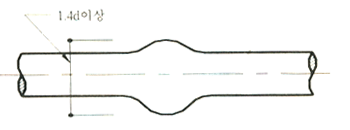

b. 압접부의 부품지름

압접부의 부품지름은 원칙적으로 철근지름(질름의 다른 경우는 가는 쪽의 철근지름)의 1.4배가 되도록 한다. 단, 설계 도서에 정해져 있는 경우에는 이에 따른다

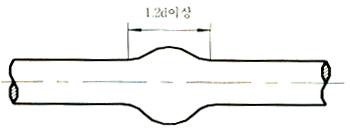

압접부의 부품길이는 철근지름의 1.2배 이상으로 하고 그 형태는 완만하고, 밑으로 쳐지지 않도록 한다

1노트:1노트 : 3개 길이 : 60cm

KS B 5521(인장시험기) KS D 3504(철근콘크리트 봉강)
